SYWV-75-5/eie 抗干扰视频同轴电缆

一、主要功能

可有效抑制诸如：与动力电缆并行干扰、变频点及干扰、电梯环境干扰等工程现场出现的多种干扰。

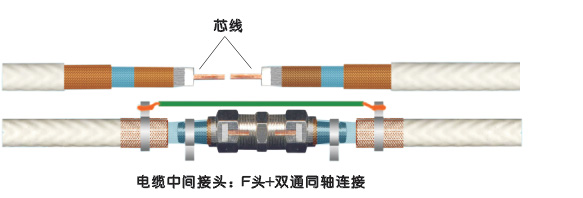

二、连接示意图：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

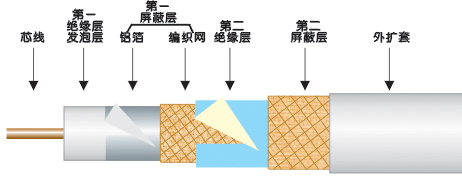

三、工程应用说明：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1，芯线、物理发泡层和第一屏蔽层构成标准75-5同轴电缆，使用方法同普通电缆一样。
2，长电缆中间接头，建议使用F头和同轴双通连接。第一屏蔽层为视频信号地。第二屏蔽层两端应用导线连 接，第一与第二屏蔽层之间一定要保持绝缘，不要短接或碰接。
3，第二屏蔽层两端或中间可以全部保持悬空，不接信号地也不接大地，必要时可以一端接大地。　　

有关抗干扰视频同轴电缆的技术说明请浏览我公司网站：“技术交流”栏目中的“挑战同轴视频干扰”一文。
